要理解貼片穩壓二極管的工作原理，隻要了解二極管的反向特性就行了。所有的晶體(ti) 二極管,其基本特性是單向導通。就是說，正向加壓導通，反向加壓不通。這裏有個(ge) 條件就是反向加壓不超過管子的反向耐壓值。那麽(me) 超過耐壓值後是什麽(me) 結果呢?一個(ge) 簡單的答案就是管子燒毀。但這不是全部答案。試驗發現，隻要限製反向電流值(例如，在管子與(yu) 電源之間串聯一個(ge) 電阻)，管子雖然被擊穿卻不會(hui) 燒毀。而且還發現，管子反向擊穿後，電流從(cong) 大往小變，電壓隻有很微小的下降，一直降到某個(ge) 電流值後電壓才隨電流的下降急劇下降。正是利用了這個(ge) 特性人們(men) 才造出了穩壓二極管。使用穩壓二極管的關(guan) 鍵是設計好它的電流值。

　　穩壓二極管的特點就是擊穿後，其兩(liang) 端的電壓基本保持不變。 這樣，當把穩壓管接入電路以後，若由於(yu) 電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩(liang) 端的電壓將基本保持不變。

　　穩壓二極管原理及特性

　　一般三極管都是正向導通，反向截止;加在二極管上的反向電壓、如果超過二極管的承受能力，二極管就要擊穿損毀。但是有一種二極管，它的正向特性與(yu) 普通二極管相同，而反向特性卻比較特殊：當反向電壓加到一定程度時，雖然管子呈現擊穿狀態，通過較大電流，卻不損毀，並且這種現象的重複性很好;反過來著，隻要管子處在擊穿狀態，盡管流過管子的電在變化很大，而管子兩(liang) 端的電壓卻變化極小起到穩壓作用。這種特殊的二極管叫穩壓管。

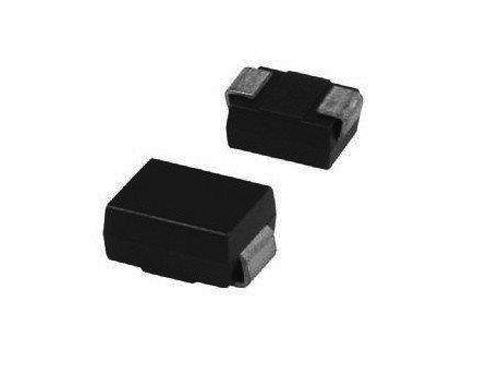

　　常用貼片穩壓二極管封裝型號舉(ju) 例說明：

　　穩壓管的常規封裝包括兩(liang) 種：玻璃和塑封，玻璃常用的是：LL34(1/2W)和LL41(1W)這兩(liang) 種封裝 還有一種LS-34的封裝，這個(ge) 我們(men) 不常用，玻璃常用型號：LL4148 LL34 2.2V LL34—75V LL34(1/2W 玻璃)，3.3V—56V LL41(1W 玻璃)，這係列的玻璃封裝比較常用，一般情況都是按ST黑色帶來，這種價(jia) 格也是係列的

　　塑封的常用封裝包括：SOD-123 SOD-323 SOD-523這三種封裝，常用的型號：2.2V—75V穩壓係列，這係列的穩壓類品牌有長電或者ST，長電是國產(chan) 的，ST是有原裝的，所以ST的價(jia) 格會(hui) 比長電的貴一點，但品質也會(hui) 好一些，它們(men) 外觀沒有區別，封裝不同所代表的隻是大小不同。
