貼片電容容量是多大，其實很好識別，我們(men) 隻要知道它的命名規則就知道大小了，舉(ju) 一個(ge) 簡單的例子，假如拿到原裝三星貼片電容，它的型號為(wei) 三星貼片電容0805X7R104K500NT。

　　那麽(me) 它的容值是多大呢?

　　看到中間數值104了嗎，這個(ge) 就是容值代碼，怎解方式為(wei) 前兩(liang) 位數字代表有效數字，第三位代表10的n次冪，單位是最小的皮法。

　　我們(men) 可以很輕易的得出三星貼片電容0805X7R104K500NT的容值大小，計算結果如下：

　　104，即10*10^4皮法=100納法=100nf;

　　三星貼片電容0805X7R104K500NT的電容量大小為(wei) 100nf，換算成uf的話，大小為(wei) 0.1uf。

　　貼片電容命名規則

　　現在我們(men) 知道了怎樣識別貼片電容容值代碼，那麽(me) 在同一組型號中其它數值代碼又代表什麽(me) 呢?它們(men) 又有哪些重要意義(yi) ，以及是怎麽(me) 來的?

　　貼片電容的命名一般含有以下參數：尺寸、溫度特性、標稱容量、容量誤差級別、額定電壓、端電極類型和包裝方式等。

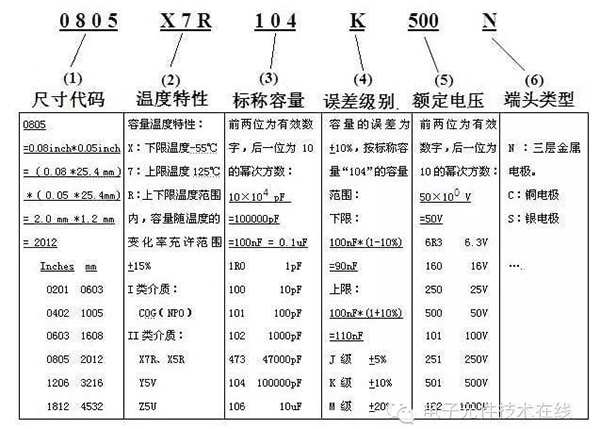

　　命名規則如下圖：

　　還是以三星貼片電容0805X7R104K500NT舉(ju) 例，我們(men) 對數值代碼做一下解釋。

　　0805X7R104K500NT

　　0805：尺寸大小，“08”長度0.08 英寸、05 表示寬度為(wei) 0.05 英寸;

　　X7R ：容量溫度特性;

　　104 ：靜電容量，前兩(liang) 位是有效數字、後麵的4 表示有多少個(ge) 零104=10×10000PF也就是= 1000NF;

　　K：容量值達到的誤差精度為(wei) 10%，誤差精度與(yu) 介質類型相關(guan) ;

　　500：是要求電容承受的耐壓為(wei) 50V ，500 前兩(liang) 位是有效數字，後麵是"0"的數量。

　　N：端頭材料，一般的端頭是三層電極(銀/銅層)、鎳、錫 ;

　　T：包裝方式，T 表示編帶包裝。
