如果能清晰看出貼片電阻體(ti) 上的數字標識，判斷電阻值和功率值當然不存在問題。如果損壞電阻本身無標注，或已燒毀得麵目全非，看不清標注，那麽(me) 代換前的電阻值判斷就要費一點周折了，而且也必須做到心中有數，才能做出下一步的修複。有哪些方法可以作出較為(wei) 準確的判斷呢?

　　方法一：參考本機型的相同電路中相對應元件的電阻值。變頻器電路中的相同電路很多，如6路IGBT驅動脈衝(chong) 傳(chuan) 輸通道，其中6個(ge) 支路是完全一樣的，從(cong) MCU脈衝(chong) 信號輸出引腳，至緩衝(chong) 電路、至驅動IC，至IGBT的柵、射極電路。任何其中1路或數個(ge) 支路中的電阻或其它元件損壞，可能參考未損壞支路中貼片元件的參數值，如無標識，可在電路板上測量確定或將元件焊脫電路板進行測定。3相輸出電流(模擬信號)的傳(chuan) 輸通道，3個(ge) 信號檢測電路也是一般也是完全相同的，一路有損壞時，可能未損壞兩(liang) 路中的元件參數，確定損壞元件的參數值。

　　如下圖所示，PC5與(yu) PC6兩(liang) 路驅動IC的外圍電路的元件參數完全相同;PC3與(yu) PC8兩(liang) 路驅動IC的外圍元件參數完全相同，R17=R51、R23=R48、R22=R49……，當PC3外圍有元件損壞壞，可以“照搬”PC5相對應外圍元件的參數值進行修複。

　　同理，對晶體(ti) 管、二極管、IC芯片等其它元件的損壞，當無法確定損壞元件參數時，可以參照同類型電路元件的參數值進行代換修複。

　　方法二：據電路類型確定元件參數。如MCU(微控製器)引腳上連接的上拉、下拉電阻損壞，MCU需外接上拉、下拉電阻的數字端口，一般內(nei) 部為(wei) 開漏結構，應用上拉或下拉電阻，可以避免I/O口存在電平漂移狀態，維持一個(ge) 靜態的穩定電平。

　　其電阻選值一般為(wei) 10kΩ、6.8kΩ、5.1kΩ、4.7kΩ、3.3kΩ等，取值過小耗電增大，取值過大，則引發電平漂移或易引入幹擾。隻要確定損壞貼片電阻為(wei) MCU引腳的上位、下接電阻，則可以直接確定該損壞元件的阻值也在3.3~10kΩ的範圍之內(nei) 。當然也可以參考其它上位、下拉電阻的電阻值。

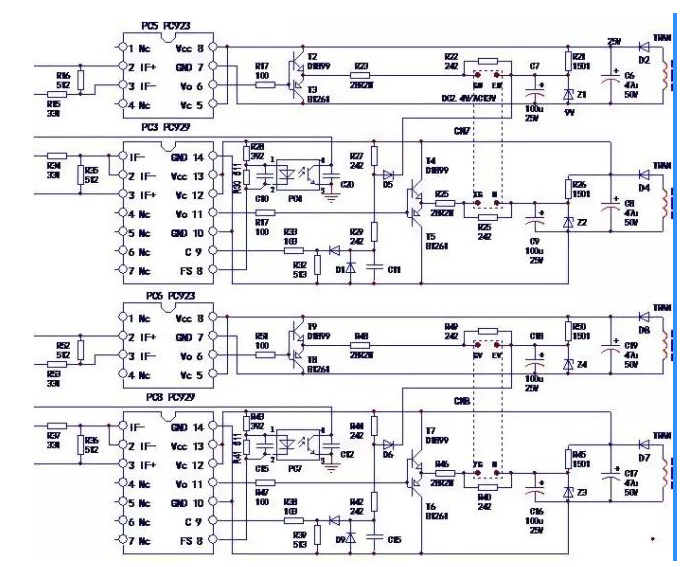

參考相同電路中元件參數示意圖

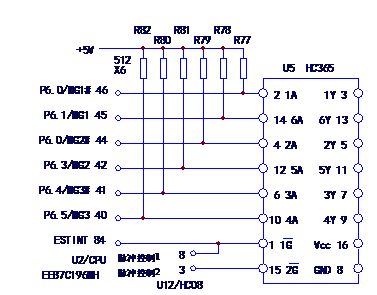

MCU引腳的上拉電阻的電路示意圖

　　U2的脈衝(chong) 引腳的上拉電阻為(wei) 5.1k，在3.3~10kΩ的範圍之內(nei) 。

　　方法三：參考同類機型確定元件參數值。沒有相同電路可能參考，也不能像上拉、下拉電阻一樣可以大致“估算”出元件的參數，找到同類機型進行比對測量，也能確定損壞元件的參數值。

　　方法四：調整試驗得出元件的參數值。若無同類機型進行參考，需要費點力氣測繪出該部分電路，搞明白損壞電阻在電路中的位置和具體(ti) 作用，與(yu) 其它元件的連接方法，“估算”出大致的電阻值，若仍無把握，將損壞電阻，暫時接入電位器，變頻器上電，調整電位器進行試驗，配合人工信號給定、後續電路對信號作出的反應、麵板顯示等，測出電位器的電阻值，進而確定損壞電阻的參數。
