英文 Multi-Layer Ceramic Capacitors,簡稱 MLCC

一、尺寸規格
貼片電阻尺寸有0201~2020約9個(ge) 規格，有英製和公製兩(liang) 種標識方式，見下表：

二、額定電壓係列

電壓係列有：
4.0V、6.3V、10V、16V、25V、50V ；100V、200V、250V、500V、630V ；
1000V、1500V、2000V、2500V、3000V ；4000V

4.0V～50V，低壓；100V～630V，中壓；1000V～4000V，高壓.


· 電氣特性

陶瓷貼片電容器（MLCC）材質主要有NPO(COG),X5R,X7R,Y5V.

NPO(COG)工作溫度為(wei) -55 to +125°C ，溫度係數為(wei) (0±30)ppm/℃，容值範圍為(wei) 0.1pF to 0.1µF ，誤差為(wei) Cap≤5pF：A (±0.05pF), B (±0.1pF), C (±0.25pF) 5pF<cap

X7R工作溫度為(wei) -55 to +125°C,溫度特性為(wei) 15%，容值範圍為(wei) 100pF to 47µF；誤差為(wei)
K (±10%)

X5R工作溫度為(wei) -55 to +85°C,溫度特性為(wei) 15%，容值範圍為(wei) 100pF to 220µF；誤差為(wei)
K (±10%), M (±20%)

Y5V工作溫度為(wei) -30 to +85°C,溫度特性為(wei) +22/-82% ，容值範圍為(wei) 0.01µF to 100µF；誤差為(wei) Z (-20/+80%)

四、電容內(nei) 部結構

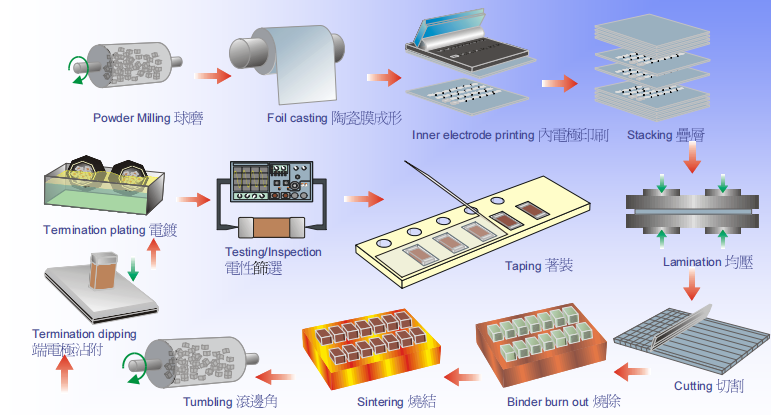

五、電容生產(chan) 流程
