一般從(cong) 供貨商那裏拿到貨以後，首先要對產(chan) 品進行檢測，以防拿到次品。最通用的方法就是使用萬(wan) 用表來進行測量，操作方法簡單，今天教大家怎樣使用萬(wan) 用表測量貼片電容好壞。

　　首先，我們(men) 要知道怎樣使用萬(wan) 用表測貼片電容，具體(ti) 方法如下：

　　1、還把萬(wan) 用表調到歐姆檔適當檔位，檔位選擇的原則是：1μF的電容用了20K檔，1-100μF電容用了2K檔，大於(yu) 100，μF的用了200檔。

　　2、判斷極性，先將把萬(wan) 用表調到100或1K歐姆檔，假定一極為(wei) 正極，就讓黑表筆與(yu) 它連接，紅表筆和另一極連接，記下阻值，再然後把電容放電，即讓兩(liang) 極接觸，再然後換表筆測電阻，阻值大的一次黑表筆對接的就是電容的正極。

　　3、然後用萬(wan) 用表的紅筆接電容的正極，黑筆接電容的負極，如果顯示從(cong) 0慢慢增加，最後顯示溢出符號1則電容正常，如果始終顯示為(wei) 0，則電容內(nei) 部短路，如果始終顯示1， 則電容內(nei) 部斷路。

　　固定電容器的檢測

　　1、檢測10pF以下的小電容

　　因10pF以下的固定電容器容量太小，用萬(wan) 用表進行測量，隻能定性的檢查其是否有漏電，內(nei) 部短路或擊穿現象。測量時，可選用萬(wan) 用表R×10k擋，用兩(liang) 表筆分別任意接電容的兩(liang) 個(ge) 引腳，阻值應為(wei) 無窮大。若測出阻值(指針向右擺動)為(wei) 零，則說明電容漏電損壞或內(nei) 部擊穿。

　　2、檢測10PF～0.01μF固定電容器是否有充電現象，進而判斷其好壞。萬(wan) 用表選用R×1k擋。兩(liang) 隻三極管的β值均為(wei) 100以上，且穿透電流要小。可選用3DG6等型號矽三極管組成複合管。萬(wan) 用表的紅和黑表筆分別與(yu) 複合管的發射極e和集電極c相接。由於(yu) 複合三極管的放大作用，把被測電容的充放電過程予以放大，使萬(wan) 用表指針擺幅度加大，從(cong) 而便於(yu) 觀察。應注意的是：在測試操作時，特別是在測較小容量的電容時，要反複調換被測電容引腳接觸A、B兩(liang) 點，才能明顯地看到萬(wan) 用表指針的擺動。

　　3、對於(yu) 0.01μF以上的固定電容，可用萬(wan) 用表的R×10k擋直接測試電容器有無充電過程以及有無內(nei) 部短路或漏電，並可根據指針向右擺動的幅度大小估計出電容器的容量。

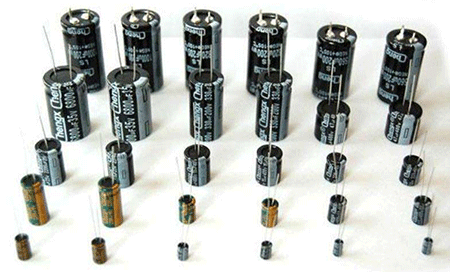

　　電解電容器的檢測

　　1、因為(wei) 電解電容的容量較一般固定電容大得多，所以，測量時，應針對不同容量選用合適的量程。根據經驗，一般情況下，1～47μF間的電容，可用R×1k擋測量，大於(yu) 47μF的電容可用R×100擋測量。

　　2、將萬(wan) 用表紅表筆接負極，黑表筆接正極，在剛接觸的瞬間，萬(wan) 用表指針即向右偏轉較大偏度(對於(yu) 同一電阻擋，容量越大，擺幅越大)，接著逐漸向左回轉，直到停在某一位置。此時的阻值便是電解電容的正向漏電阻，此值略大於(yu) 反向漏電阻。實際使用經驗表明，電解電容的漏電阻一般應在幾百kΩ以上，否則，將不能正常工作。在測試中，若正向、反向均無充電的現象，即表針不動，則說明容量消失或內(nei) 部斷路;如果所測阻值很小或為(wei) 零，說明電容漏電大或已擊穿損壞，不能再使用。

　　3、對於(yu) 正、負極標誌不明的電解電容器，可利用上述測量漏電阻的方法加以判別。即先任意測一下漏電阻，記住其大小，然後交換表筆再測出一個(ge) 阻值。兩(liang) 次測量中阻值大的那一次便是正向接法，即黑表筆接的是正極，紅表筆接的是負極。D?使用萬(wan) 用表電阻擋，采用給電解電容進行正、反向充電的方法，根據指針向右擺動幅度的大小，可估測出電解電容的容量。

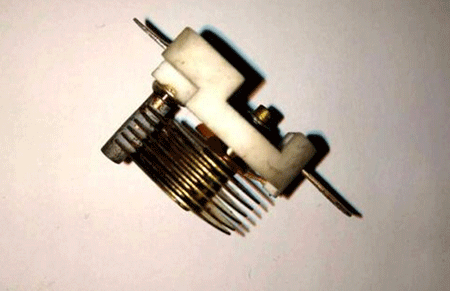

　　可變電容器的檢測

　　1、用手輕輕旋動轉軸，應感覺十分平滑，不應感覺有時鬆時緊甚至有卡滯現象。將載軸向前、後、上、下、左、右等各個(ge) 方向推動時，轉軸不應有鬆動的現象。

　　2、用一隻手旋動轉軸，另一隻手輕摸動片組的外緣，不應感覺有任何鬆脫現象。轉軸與(yu) 動片之間接觸不良的可變電容器，是不能再繼續使用的。

　　3、將萬(wan) 用表置於(yu) R×10k擋，一隻手將兩(liang) 個(ge) 表筆分別接可變電容器的動片和定片的引出端，另一隻手將轉軸緩緩旋動幾個(ge) 來回，萬(wan) 用表指針都應在無窮大位置不動。在旋動轉軸的過程中，如果指針有時指向零，說明動片和定片之間存在短路點;如果碰到某一角度，萬(wan) 用表讀數不為(wei) 無窮大而是出現一定阻值，說明可變電容器動片與(yu) 定片之間存在漏電現象。

　　怎麽(me) 測量貼片電容的好壞?

　　怎麽(me) 測量貼片電容的好壞?貼片電容引用在各大電子行業(ye) ，由於(yu) 它的體(ti) 積小長相也基本相似，所以在測量大批貼片電容時切勿混淆，以免導致二次維修。測量貼片電容的好壞方法如下：

　　第一：電容的功能和表示方法。

　　電容有兩(liang) 個(ge) 金屬極，中間夾有絕緣介質構成。電容的特性主要是隔直流通交流，因此多用於(yu) 級間耦合、濾波、去耦、旁路及信號調諧。電容在電路中用“C”加數字表示，比如C8，表示在電路中編號為(wei) 8的電容。

　　第二：電容的分類。

　　電容按介質不同分為(wei) ：氣體(ti) 介質電容，液體(ti) 介質電容，無機固體(ti) 介質電容，有機固體(ti) 介質電容電解電容。按極性分為(wei) ：有極性電容和無極性電容。按結構可分為(wei) ：固定電容，可變電容，微調電容。

　　第三：電容的容量單位和耐壓。

　　電容的基本單位是F(法)，其它單位還有：毫法(mF)、微法(uF)、納法(nF)、皮法(pF)。由於(yu) 單位F的容量太大，所以我們(men) 看到的一般都是μF、nF、pF的單位。換算關(guan) 係：1F=1000000μF，1μF=1000nF=1000000pF。

　　每一個(ge) 電容都有它的耐壓值，用V表示。一般無極電容的標稱耐壓值比較高有：63V、100V、160V、250V、400V、600V、1000V等。有極電容的耐壓相對比較低，一般標稱耐壓值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

　　第四：電容的容量。

　　電容容量表示能貯存電能的大小。電容對交流信號的阻礙作用稱為(wei) 容抗，容抗與(yu) 交流信號的頻率和電容量有關(guan) ，容抗XC=1/2πfc(f表示交流信號的頻率，C表示電容容量)。

　　第五：電容的正負極區分和測量。

　　電容上麵有標誌的黑塊為(wei) 負極。在PCB上電容位置上有兩(liang) 個(ge) 半圓，塗顏色的半圓對應的引腳為(wei) 負極。也有用引腳長短來區別正負極長腳為(wei) 正，短腳為(wei) 負。

　　當我們(men) 不知道電容的正負極時，可以用萬(wan) 用表來測量。電容兩(liang) 極之間的介質並不是絕對的絕緣體(ti) ，它的電阻也不是無限大，而是一個(ge) 有限的數值，一般在1000兆歐以上。電容兩(liang) 極之間的電阻叫做絕緣電阻或漏電電阻。隻有電解電容的正極接電源正(電阻擋時的黑表筆)，負端接電源負(電阻擋時的紅表筆)時，電解電容的漏電流才小(漏電阻大)。反之，則電解電容的漏電流增加(漏電阻減小)。

　　在不知情的情況下可以先假定某極為(wei) “+”極，萬(wan) 用表選用R*100或R*1K擋，然後將假定的“+”極與(yu) 萬(wan) 用表的黑表筆相接，另一電極與(yu) 萬(wan) 用表的紅表筆相接，記下表針停止的刻度(表針靠左阻值大)，對於(yu) 數字萬(wan) 用表來說可以直接讀出讀數。然後將電容放電(兩(liang) 根引線碰一下)，然後兩(liang) 隻表筆對調，重新進行測量。兩(liang) 次測量中，表針最後停留的位置靠左(或阻值大)的那次，黑表筆接的就是電解電容的正極。

　　第六：電容的標注方法和容量誤差。

　　電容的標注方法分為(wei) ：直標法、色標法和數標法。對於(yu) 體(ti) 積比較大的電容，多采用直標法。如果是0.005，表示0.005uF=5nF。如果是5n，那就表示的是5nF。

　　數標法：一般用三位數字表示容量大小，前兩(liang) 位表示有效數字，第三位數字是10的多少次方。如：102表示10x10x10PF=1000PF，203表示20x10x10x10PF。

　　色標法，沿電容引線方向，用不同的顏色表示不同的數字，第一、二種環表示電容量，第三種顏色表示有效數字後零的個(ge) 數(單位為(wei) pF)。顏色代表的數值為(wei) ：黑=0、棕=1、紅=2、橙=3、黃=4、綠=5、藍=6、紫=7、灰=8、白=9。

　　電容容量誤差用符號F、G、J、K、L、M來表示，允許誤差分別對應為(wei) ±1%、±2%、±5%、±10%、±15%、±20%。
