在現代電子設備中，貼片磁珠作為(wei) 一種重要的無源元件，廣泛應用於(yu) 濾波和噪聲抑製。它們(men) 通過自身的電阻和電感特性，在高頻下產(chan) 生高阻抗，從(cong) 而吸收高頻噪聲，防止其在電路中傳(chuan) 播。然而，麵對種類繁多的貼片磁珠，如何根據電路需求選擇合適的型號成為(wei) 了一個(ge) 關(guan) 鍵問題。本文將詳細介紹如何根據電路需求選擇合適的貼片磁珠。

一、了解貼片磁珠的基本特性

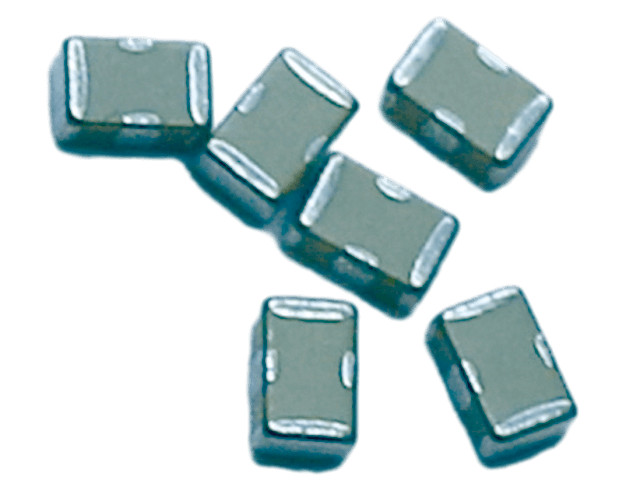

貼片磁珠(Surface Mount Ferrite Bead)是一種具有電感特性的無源元件，主要由磁環和引腳組成。磁環是磁珠的主要部分，內(nei) 部填充有磁性材料，而引腳則用於(yu) 連接電路的輸入和輸出端。貼片磁珠的主要功能是在低頻段反射噪聲，在高頻段吸收噪聲。轉換點頻率決(jue) 定了磁珠的電感性和電阻性轉換，是選型時需要考慮的關(guan) 鍵因素。

二、分析電路需求

在選擇貼片磁珠之前，首先需要明確電路的具體(ti) 需求，包括工作頻率、噪聲特性、信號特性以及空間限製等。

1、工作頻率：根據電路的工作頻率選擇合適的磁珠。磁珠的有效性主要集中在某一頻率範圍內(nei) ，因此需要確保所選磁珠在該頻率範圍內(nei) 具有良好的性能。

2、噪聲特性：分析電路中的噪聲來源和噪聲頻帶，確保所選磁珠的轉換點頻率高於(yu) 電路噪聲頻帶，以便磁珠能夠吸收噪聲而不是反射噪聲。

3、信號特性：考慮電路中的信號頻帶，確保所選磁珠的轉換點頻率低於(yu) 信號頻帶，以防有效信號被磁珠衰減。

4、空間限製：根據電路板的空間限製選擇合適的磁珠封裝類型。隨著電子設備的小型化趨勢，貼片磁珠正逐漸往小封裝方向發展。

三、考慮磁珠的關(guan) 鍵參數

在選擇貼片磁珠時，需要關(guan) 注以下幾個(ge) 關(guan) 鍵參數：

1、阻抗：阻抗是磁珠的一個(ge) 重要參數，表示磁珠對電流的阻礙能力。一般來說，阻抗越大，對電流的阻礙能力越強，能夠更好地抑製噪聲和尖峰電流。器件手冊(ce) 上通常會(hui) 提供磁珠在100MHz時對應的阻抗值。

2、轉換點頻率：轉換點頻率決(jue) 定了磁珠的電感性和電阻性轉換。選型時應確保電路噪聲頻帶高於(yu) 轉換點，而信號頻帶低於(yu) 轉換點。

3、額定電流：磁珠的額定電流表示其能夠承受的最大電流值。在選擇時，應確保工作電流不超過磁珠的額定電流，以避免磁珠過熱或損壞。

4、直流電阻：直流電阻是指磁珠在直流電流下的電阻值。它會(hui) 影響電路的直流電壓和功率損耗。當電源電路的電流較大時，應考慮磁珠上產(chan) 生的壓降。

5、諧振頻率：當工作頻率接近諧振頻率時，磁珠表現電容性，阻抗迅速減小。因此，應選擇諧振頻率點高於(yu) 工作頻率的磁珠。

6、溫度係數：磁珠的溫度係數表示其阻抗隨溫度變化的程度。在高溫環境下，磁珠的性能會(hui) 下降。因此，需要選擇具有良好溫度穩定性的磁珠。

四、選擇合適的封裝類型

貼片磁珠的封裝類型多種多樣，如0201、0402、0603、0805、1206等。在選擇時，應根據電路板的空間限製和安裝要求選擇合適的封裝類型。同時，還需要考慮磁珠的精度表示、電壓表示等參數，以確保其滿足電路的需求。

五、實際應用中的注意事項

1、合理布局：在電路設計中，合理布局貼片磁珠的位置，盡量靠近噪聲源和需要保護的部位，以提高濾波效果。

2、注意焊接工藝：在貼片磁珠的焊接過程中，注意焊接溫度和時間，避免因焊接不當導致磁珠損壞或性能下降。

3、測試驗證：在實際應用中，進行必要的測試驗證，確保貼片磁珠的濾波效果和可靠性滿足設計要求。

選擇合適的貼片磁珠對於(yu) 確保電路的穩定性和可靠性至關(guan) 重要。通過了解貼片磁珠的基本特性、分析電路需求、考慮關(guan) 鍵參數以及選擇合適的封裝類型，可以確保所選磁珠在電路中發揮最佳性能。同時，在實際應用中還需要注意合理布局、焊接工藝以及測試驗證等方麵的問題，以確保電路的穩定性和可靠性。
