貼片電解電容圖片?在使用貼片電解電容的時候要注意他的正負極，切記不能反極使用，但是一半貼片電容上都有認識方法，在PCB上電容位置上有兩(liang) 個(ge) 半圓，塗顏色的半圓對應的引腳為(wei) 負極。也有用引腳長短來區別正負極長腳為(wei) 正，短腳為(wei) 負。也可以用萬(wan) 用表來測量正負極，很多人想知道貼片電解電容圖片，現在我們(men) 從(cong) 內(nei) 部結構來看看吧!

　　貼片電解電容電解或液態電容的說法指的則是其陰極的用料。使用電解液做陰極的好處是電容量可以做到很大。但是電解液在高溫環境下容易揮發、滲漏，對壽命和穩定性影響很大。而固態電容采用功能性導電性高分子作為(wei) 介電材料，在長期未使用的情形下通電不致於(yu) 發生爆漿現象。 且在低溫時亦不會(hui) 因電解質離子移動緩慢而達不到應有特性及功能，相比液態電解質，固態電容具備環保、低阻抗、高低溫穩定、耐高紋波及高信賴度等優(you) 越特性

　　貼片電解電容的優(you) 點

　　A、工作溫度範圍寬(-55℃～+105℃)，105℃標準品

　　B、適用於(yu) 高密度組裝

　　C、性能穩定、可靠性高

　　貼片電解電容主要技術性能：

　　使用溫度範圍：-55℃～+105℃

　　額定電壓範圍：6.3V-400V DC

　　標稱電容量範圍：0.1-6800uf

　　標準電容量允許偏差：±20%(120Hz，20℃

　　漏電流(20℃)：1≤0.01CrUr(uA)或3uA取較大者(2分鍾)

　　耐久性：+105℃施加額定電壓1000小時，恢複16小時後，電容器應滿足下要求

　　1電容量變化率≤±30%初始值為(wei) 內(nei)

　　2漏電流值≤初始規定值

　　3損耗角正確值≤±300%初始規定值

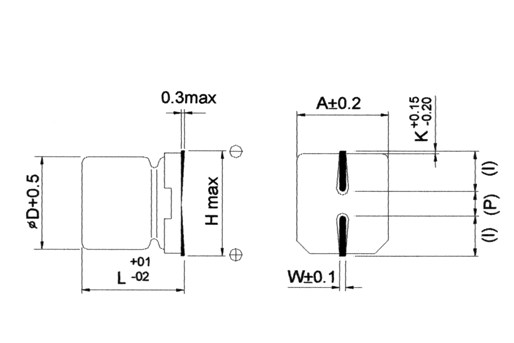

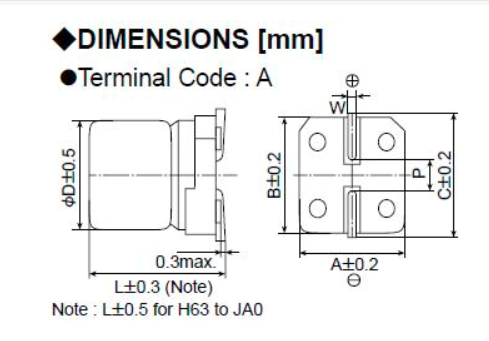

　　貼片電解電容圖片?說了這麽(me) 多，我相信懂貼片電容行業(ye) 的老板都看懂了，這篇知識分享有一定的難度和深度，現在我們(men) 來看看一些圖解吧，希望對你有幫助！
