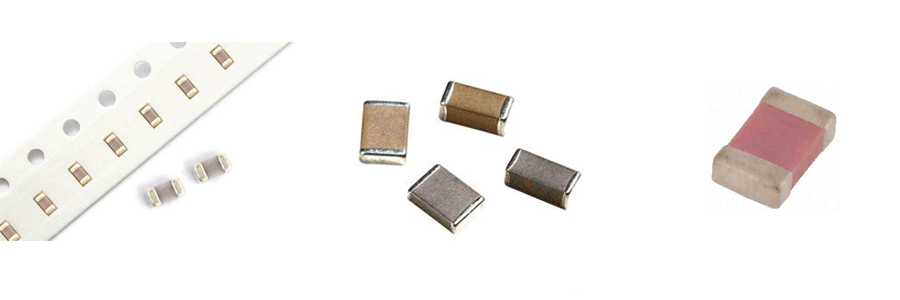

在區分貼片電容的正負極時,我們(men) 需要明確的是,並非所有類型的貼片電容都有正負極之分。隻有電解電容器和鉭電容等特定類型的貼片電容才需要區分正負極。以下是根據參考文章提供的信息,關(guan) 於(yu) 如何區分這些特定類型貼片電容正負極的方法:
1、通過外觀判斷:
鋁電解電容:在電容上,通常有一端會(hui) 有一標誌的黑塊或負極標識,這一端即為(wei) 負極。
鉭電容:鉭電容一般為(wei) 黃色殼體(ti) ,殼體(ti) 一端有橫杠,另一端沒有橫杠,有橫杠的一端為(wei) 正極,另一端為(wei) 負極。
2、通過圖案標識:
一些生產(chan) 商會(hui) 在貼片電容上印有正負極性標識,通常為(wei) “+”和“-”號,或者是箭頭等。這種情況下,隻需要按照標識即可區分正負極。
3、使用測試儀(yi) 器測量:
當還不能明確得知正負極時,可以借助測試儀(yi) 器進行測量。通過萬(wan) 用表或LCR表等測試儀(yi) 器,選擇電容測試模式進行測量,讀取電容值後再反過來連接一下進行測量,如果讀數有所變化,就表明此時連接方式為(wei) 正確的正負極連接方式。
4、注意特定類型的電容:
電解電容器和鉭電容等特定類型的貼片電容需要區分正負極,而陶瓷電容等其他類型的貼片電容通常沒有正負極之分。
總結:
區分貼片電容的正負極主要依賴於(yu) 觀察電容的外觀特征、圖案標識,或者使用測試儀(yi) 器進行測量。
需要注意的是,並非所有類型的貼片電容都有正負極之分,隻有電解電容器和鉭電容等特定類型的電容才需要區分正負極。
在進行電容的焊接或安裝時,務必注意正負極的正確連接,以免因接錯導致電容損壞或電路故障。
