電路板及其元器件中所流通的電流並非都是直流電，其中存在著很多的雜波，這就需要專(zhuan) 用的元器件來過濾這些雜波，如電容器和電感器等，這也是“濾波電感”的來由。

　　那麽(me) ，電感為(wei) 什麽(me) 會(hui) 有濾波的效果呢?首先來看看它的原材料，適合做電感的材料有鐵氧體(ti) 、坡莫合金、鐵粉芯、非晶合金、高磁通粉芯、矽鋼片、鐵矽鋁粉芯、鐵鎳鉬等;就拿鐵氧體(ti) 來說它的特點是：電阻率遠大於(yu) 一般金屬磁性材料，具有渦流損失小的優(you) 點，做為(wei) 濾波電感的話往往效果很好。而坡莫合金具有很高的弱磁場導磁率，在濾波上也可以起到很好的效果。

　　濾波電感工作狀態

　　電感工作在一個(ge) 很小的B-H環內(nei) ，工作在電感電流連續的工作狀態。B-H環的大小和電感器的鐵芯損耗取決(jue) 於(yu) 電感電流脈動量峰值的大小，由於(yu) Δi很小，鐵損很小。

　　電感器的銅損主要取決(jue) 於(yu) 電感電流的平均值，該平均值近似等於(yu) 電感電流的直流分量I，集膚效應和臨(lin) 近效應引起的電感繞組渦流損耗一般不可以忽略。

　　電感損耗主要是銅損，鐵芯的最大工作磁密受到鐵芯的飽和磁密的限製而不是渦流損耗的限製。

　　電感濾波電路

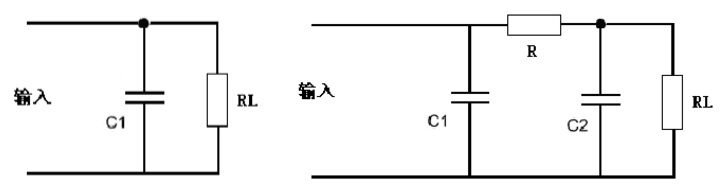

　　根據電抗性元件對交、直流阻抗的不同，由電容C及電感L所組成的濾波電路的基本形式如圖1所示。因為(wei) 電容器C對直流開路，對交流阻抗小，所以C並聯在負載兩(liang) 端。電感器L對直流阻抗小，對交流阻抗大，因此L應與(yu) 負載串聯。

　　(A)電容濾波 (B) C-R-C或RC-π型電阻濾波脈動係數S=(1/ωC2R')S'

　　(C) L-C電感濾波 (D) π型濾波或叫C-L-C濾波

　　計算保證電感量所需要的匝數公式

　　N=(L*ΔImax*10^-2)/(ΔBmax*Ae)

　　本例：

　　N=(L*ΔImax*10^-2)/(ΔBmax*Ae)=(2.2*10*10^-2)/(0.046*0.97)=4.93
