貼片固態電阻的標稱法主要有以下幾種:

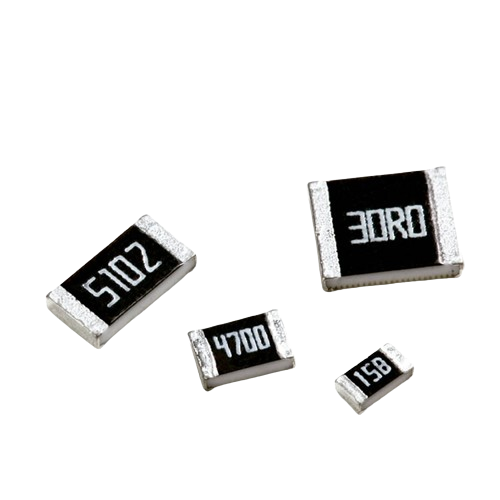

1. 數字索位標稱法
特點:在電阻體(ti) 上用三位數字來標明其阻值。其中,第一位和第二位為(wei) 有效數字,第三位表示在有效數字後麵所加“0”的個(ge) 數。這一位不會(hui) 出現字母。
示例:“472”表示“4700Ω”;“151”表示“150Ω”。如果表示小數,則用“R”表示“小數點”,並占用一位有效數字,其餘(yu) 兩(liang) 位是有效數字。例如:“2R4”表示“2.4Ω”;“R15”表示“0.15Ω”。
2. 色環標稱法
特點:貼片電阻與(yu) 一般電阻一樣,大多采用四環(有時三環)標明其阻值。第一環和第二環是有效數字,第三環是倍率(色環代碼),有時第四環表示誤差等級
示例:“棕綠黑”表示“15Ω”;“藍灰橙銀”表示“68kΩ”誤差±10%。
3. E96數字代碼與(yu) 字母混合標稱法
特點:采用三位標明電阻阻值,即“兩(liang) 位數字加一位字母”。其中,兩(liang) 位數字表示的是E96係列電阻代碼,它的第三位是用字母代碼表示的倍率。
注意:這種標稱法較為(wei) 特殊,主要適用於(yu) 特定係列的電阻器。
4. 兩(liang) 位數字後麵加一字母表示法
特點:前麵兩(liang) 位數字表示電阻值的有效數值,後麵的字母表示有效數值後麵應乘以10的多少次方,單位是歐姆。
示例:若未給出具體(ti) 示例,但根據描述,可以推斷出這種表示法能夠簡潔地表示出電阻的阻值大小。
5. 直標法
特點:雖然直標法不是專(zhuan) 門針對貼片電阻的,但在某些情況下也可能被用於(yu) 貼片電阻的標稱。直標法是用數字和單位符號在電阻器表麵標出阻值,其允許誤差直接用百分數表示。
6. 文字符號法
特點:用阿拉伯數字和文字符號兩(liang) 者有規律的組合來表示標稱阻值,其允許偏差也用文字符號表示。符號前麵的數字表示整數阻值,後麵的數字依次表示第一位小數阻值和第二位小數阻值。
7. 數碼法
特點:在電阻器上用三位數碼表示標稱值的標誌方法。數碼從(cong) 左到右,第一、二位為(wei) 有效值,第三位為(wei) 指數,即零的個(ge) 數,單位為(wei) 歐。偏差通常采用文字符號表示。
8. 顏色條碼
特點:顏色條碼是最常用的電阻標識方法之一,由不同顏色的條紋組成。電阻值可以從(cong) 色條中查詢,或者根據帶上的數字計算出。
綜上所述,貼片固態電阻的標稱法多種多樣,包括數字索位標稱法、色環標稱法、E96數字代碼與(yu) 字母混合標稱法、兩(liang) 位數字後麵加一字母表示法、直標法、文字符號法、數碼法以及顏色條碼等。在實際應用中,應根據具體(ti) 需求和電阻器的類型選擇合適的標稱方法。
